Hüdrauliline ühetrumliline sildumisvints on vastupidava konstruktsiooniga, vastupidavate lõhestatud pronkslaagrite ja suurte piduritega. Pidurite ja sidurite juhtmehhanismid on mõeldud lihtsaks ja ohutuks käsitsi juhtimiseks, kuid neid saab ka kaugjuhtimisega juhtida hüdrosilindrite abil.

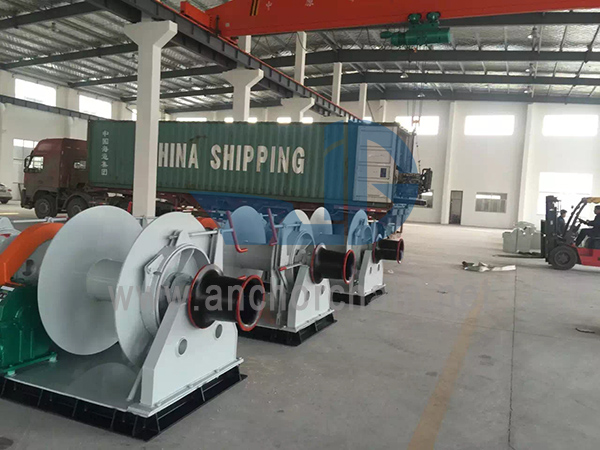

Hüdrauliline ühe trumliga sildumisvints：
Sellel on vastupidav disain, vastupidavad lõhestatud pronkslaagrid ja piisavalt suured pidurid. Pidurite ja sidurite juhtmehhanismid on mõeldud lihtsaks ja ohutuks käsitsi juhtimiseks, kuid neid saab ka kaugjuhtimisega juhtida hüdrosilindrite abil. Pidurid on kergesti reguleeritavad ja kõik välised jõud tekikonstruktsioonile ülekanduvad vundamendipoltide kaudu. Spetsiaalseid keevitatud teraskonstruktsioone pole, võib esineda paindlikum vints. Selle paigutuse eeliseks on ka see, et vintside transportimine on lihtsam ja odavam. Manuaalne sidur töötab vintside spindlitega vintsidele, mille tõmbejõud on alates 16 tonni ja rohkem. Vintsi disain tagab hõlpsa juurdepääsu kõikidele määrimis- ja kontrollipunktidele. Käigukasti võib tarnida avatud tüüpi terasest kaitsekattega või täielikult suletud käigukastina koos õlivanniga.
Peamine tehniline spetsifikatsioon:
|
Nimitõmme (kN) |
Nimikiirus (m/min) |
Trumli maht (m) |
Mootori võimsus (kW) |
|
5 |
‰¥ 12 |
Ф 8х100 |
3/1.2 |
|
10 |
‰¥ 12 |
Ф 10х150 |
4,3/1,7 |
|
20 |
‰¥ 12 |
Ф 15…150 |
8,5/3,5 |
|
30 |
‰¥ 15 |
Ф17…150 |
11/11/7.5 |
|
40 |
‰¥ 15 |
Ф18…150 |
16/16/11 |
|
50 |
‰¥ 15 |
Ф 20,5…150 |
22/22/16 |
|
75 |
‰¥ 15 |
Ф 26х200 |
30/30/22 |
|
80 |
‰¥ 15 |
Ф 26х200 |
30/30/22 |
|
100 |
‰¥ 15 |
Ф 30х200 |
45/45/30 |
|
125 |
‰¥ 15 |
Ф 30х200 |
45/45/30 |
|
160 |
‰¥ 15 |
Ф 32х250 |
60/60/45 |
|
200 |
‰¥9,6 |
Ф 41…250 |
60/60/45 |
|
250 |
‰¥9,6 |
Ф 44,5…250 |
60/60/45 |
|
315 |
≥7,8 |
Ф 52х250 |
60/60/45 |
|
400 |
≥7,8 |
Ф 56х250 |
85/85/64 |
|
450 |
≥7,8 |
Ф 56х250 |
85/85/64 |
|
500 |
≥7,8 |
Ф 58х250 |
85/85/64 |
|
560 |
‰¥6 |
Ф 64х250 |
85/85/64 |
|
600 |
‰¥6 |
Ф 64х250 |
85/85/64 |
|
650 |
‰¥6 |
Ф 70х250 |
85/85/64 |
|
1000 |
‰¥4 |
Ф 85х250 |
85/85/64 |
|
1200 |
‰¥4 |
Ф 95х250 |
120/120/90 |
|
1500 |
‰¥4 |
Ф 95х250 |
150/150/72 |
|
1800 |
‰¥4 |
Ф 95х250 |
150/150/72 |
|
2000 |
‰¥4 |
Ф 100х250 |
180/180/135 |
