Muljet avaldanud vooluanood

Muljet avaldanud vooluanood

Impulssvoolukatoodkaitse on tõhus meetod maa-aluste metallkonstruktsioonide (nt torujuhtmed, mahutid jne) korrosiooni vältimiseks.
Abianood on oluline osa impresseeritud voolusüsteemist, mis kannab kaitsevoolu läbi keskkonna kaitstud konstruktsiooni pinnale.
Maa-aluste konstruktsioonide muljetavaldav voolukatoodkaitse anood ei maeta tavaliselt otse pinnasesse, vaid moodustab anoodi maanduskihi, täites anoodi ümbritseva süsinikusisaldusega täiteaine. Täiteainet kasutatakse anoodi maanduskihi maandustakistuse vähendamiseks ja anoodi kasutusea pikendamiseks.
Impressitud voolu anoodide klassifikatsioon
1. Eelpakendatud kõrge silikooniga malmi anood
A. Koostis: eelpakendatud kõrge ränisisaldusega malmist anood koosneb peamiselt anoodist, täitekoksist, õhujuhttorust ja terasest korpuse torudest jne.
B. jõudlus: madal tarbimismäär, madal maandustakistus, stabiilne väljundvool ja pinge, mugav konstruktsioon; kasutatakse laialdaselt katoodkaitse ehituses.
C. Kasutusala: lisaanood muljetavaldava voolu katoodkaitsesüsteemi jaoks.
D. Anood on sügaval mitmekümne meetri sügavusel niiskes pinnases, vähendades tõhusalt maandustakistust, parandades oluliselt katoodkaitsesüsteemi katvust ja pikendades maa-aluste ehitiste, näiteks torustike eluiga. See anood säästab ka katoodkaitsesüsteemi töö- ja hoolduskulusid. See on ideaalne katoodkaitsematerjal kõrge pinnasetakistusega.
E. Tehnilised andmed:
AK-YJA-219*2000 (Φ50*1500)
AK-YJA-219*2000 (Φ75*1500)

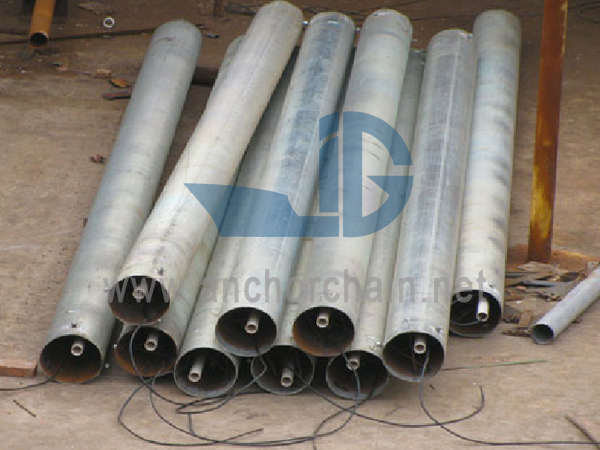

Pakendatud kõrge ränisisaldusega rauaanood


2. Kõrge ränisisaldusega malmi anood
Kõrge ränisisaldusega malmist kroomi anood on ideaalne lisaanood muljetavaldava voolu katoodkaitsesüsteemi jaoks. Seda kasutatakse laialdaselt maa-aluste või veealuste metallkonstruktsioonide, näiteks nafta, maagaasi, keemiatehaste ja vee-ettevõtte kaitseks ja korrosioonitõrjeks. Meie kõrge ränisisaldusega malmist anood on toodetud vastavalt GB 8491-87 standardile.
A. Tüübid:
Saadaval on erinevat tüüpi vardad ja torukujulised kõrge ränisisaldusega malmist anoodid.
B. Rakendusstandard:
SYJ36-89
C. Peamine esitus:
Äärmiselt tugev happe korrosioonikindlus; laialdaselt kasutatav lisaanoodi materjal muljetavaldava voolu katoodkaitsesüsteemi jaoks.
D. Peamine rakendus:
Laialdaselt kasutatav muljetavaldava voolu katoodkaitse jaoks avamere naftapuurimisplatvormidel, maa-alustes torudes, maa-alustes kaablites

ja muud rajatised.

3. Segametalloksiidanood
Segametalloksiidanood koosneb titaansubstraadist (ASTM B265, esimese klassi titaan) ja elektrokatalüütilise aktiivsusega metalloksiidide kihist (Ru, Ir, Ti metallioksiid), mis on kaetud titaansubstraadiga. Oksiidkatte polarisatsioon on väike ja tarbimismäär väga madal. Reguleerides oksiidikihi koostist, saab oksiidikihti kohandada erinevate keskkondadega nagu merevesi, magevesi, mullakeskkond. Kuna segametalloksiidanoodil on eelised, mida teistel anoodidel ei ole, on sellest saanud kõige ideaalsem ja lootustandvam abianoodimaterjal.
Rakendus
Merevees on anoodi põhiproduktiks Cl2; Pinnas, magevees, riimvees, merevees on anoodi põhiproduktiks O2 või Cl2 või mõlemad kaks.
Segametalloksiidi anoodid jagunevad peamiselt nelja tüüpi:
Metalloksiidi anood on erineva kujuga, näiteks lineaarne, varras, toru, riba, ketas ja võrk. See valitakse tegeliku kasutuse järgi.
Segametalloksiidanood

4. Sügava kaevu anood
Rakendusstandard: SY/T0096-2000
Peamine jõudlus: pikk kasutusiga, mugav paigaldus, väike maandustakistus, suur tühjendusvõimsus ja nii edasi.
Kasutamine: seda kasutatakse sügavas süvendiga anoodi maanduskihi katoodkaitsesüsteemis

4. Painduv anood (paindlik anood)
A. Elektrit juhtiv polümeer, painduv anood/MMO anood
Painduv anood (Flexible Anode) on katoodkaitsesüsteemi põhikomponent. See on lineaarne, painduv ja süsinikupõhine anoodisüsteem, mis paigaldatakse torujuhtmesse, mahutitesse või muusse lähedal asuvasse kaitstud konstruktsiooni ja on ühendatud anoodiga, mis on ühendatud välise toiteallikaga, samal ajal kui õlipaak ja torujuhe on ühendatud negatiivsega. välise toiteallika elektrood vooluringi moodustamiseks. Pärast toite sisselülitamist saab õige koguse kaitsevoolu ühtlaselt hajutada läbi juhtme igasse osasse, nii et kaitstud korpus on täielikult kaitstud.
Anoodi painduv süsteem koosneb 6 AWG vasktraadist, juhtivast polümeerist, puhtast aktiivsöest, happekindlast materjalikihist, kootud kaitsevõrgust ja muudest põhiosadest.
MMO paindlik anood muljetavaldava voolu katoodkaitseks

B. Vaskkaabli südamiku anoodi paindumine
Vaskkaabli südamik: kasutatakse voolujuhina, kaabli tüüpi anoodil on hea painduvus, tugev vastupidavus mehaanilistele kahjustustele ja hea keemiline stabiilsus. Kaabli välisläbimõõduga 12,7 mm ja sisemise vasksüdamiku traadi ristlõikepinnaga 11,4 mm2 on seadme pikkuse R' takistus 2mΩ.m-1. Painduvat anoodi kasutatakse peamiselt maetud torujuhtme ja paagi põhja katoodkaitseks.
Painduva anoodi kasutamine lahendab edukalt torujuhtme vana katoodkaitse probleemi ja võib üldiselt lahendada ka mõne tavapärase katoodkaitsetehnoloogia raskusi, nagu välise struktuuri häired, katoodkaitseprobleemide rakendamine suure takistusega keskkonnas, katoodkaitse vool jaotus paagi põhjas.
Üldiselt on painduval anoodil järgmised komponendid: vasesüdamik, juhtivad polümeeranoodi materjalid, koksijäägid, korvitööd ja nii edasi.
Vaskkaabli südamikuga anoodi paindumine
