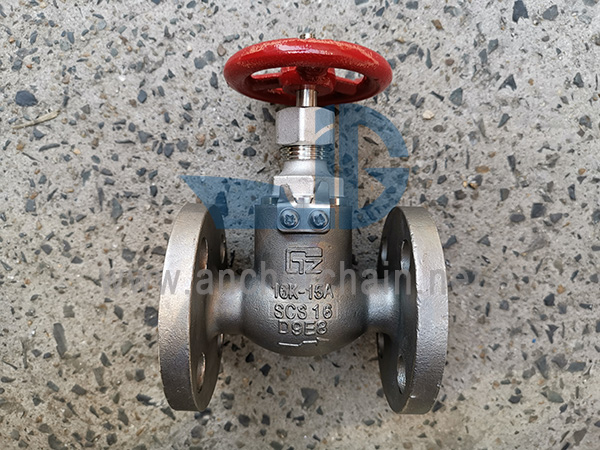

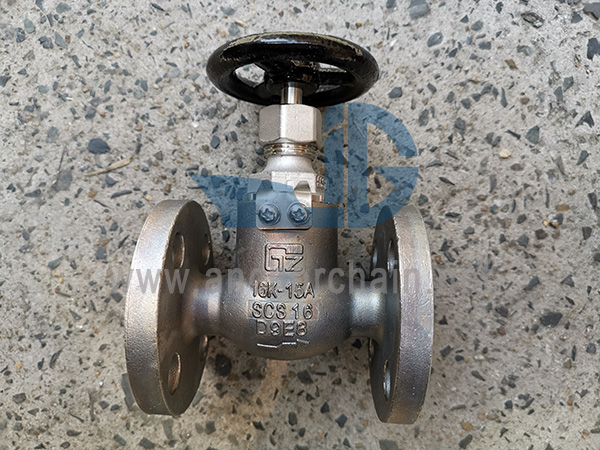

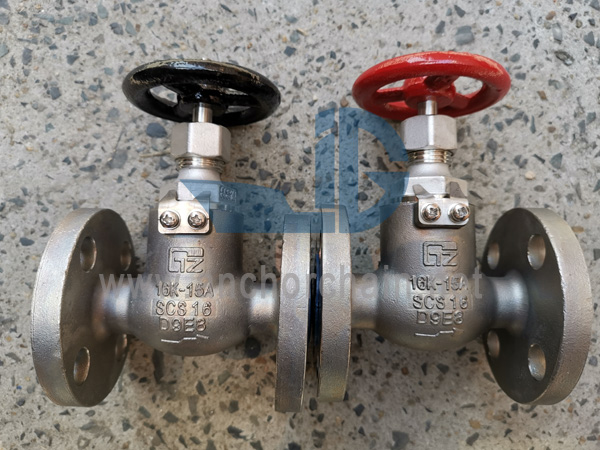

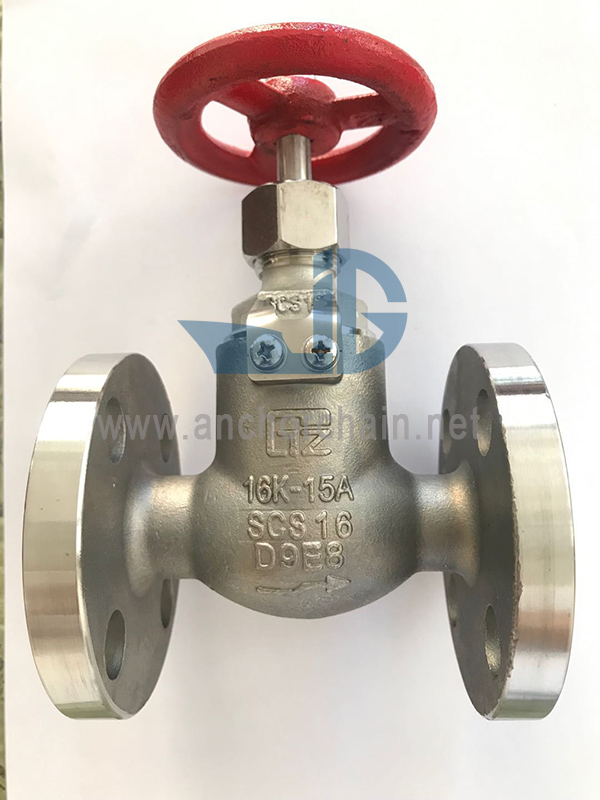

JIS F 7301 5K SCS16 roostevabast terasest keraventiilid Roostevabast terasest keraventiilid merepinnast roostevabast terasest või messingist keraventiilid võivad olla mere roostevabast terasest/messingist sulgeventiilid. Funktsioon: Torusüsteemi avamine/sulgemine Disainistandard: JIS F7301-1996
*DN15-DN40 kruviga kapotiga, DN50-DN65 poltidega kapotiga
Peamine materjal:
1 korpus: roostevabast terasest SCS16 / SUS316L
2-ketast: roostevabast terasest SCS16/SUS316L
3 varrega: roostevaba teras SCS16 ¼ ‰/SUS316L
4-kapott: roostevaba teras ¼ˆSCS16)/SUS316L
5-käsiratas: malm (FC200)
IMPA kood | Suurus | Näost näkku (L) | Ääriku läbim. (D) | Kõrgus (C) | Poldiaugu nr | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
